Чарвакская плотина
Чарвакская ГЭС. Ташкентская область Узбекистана

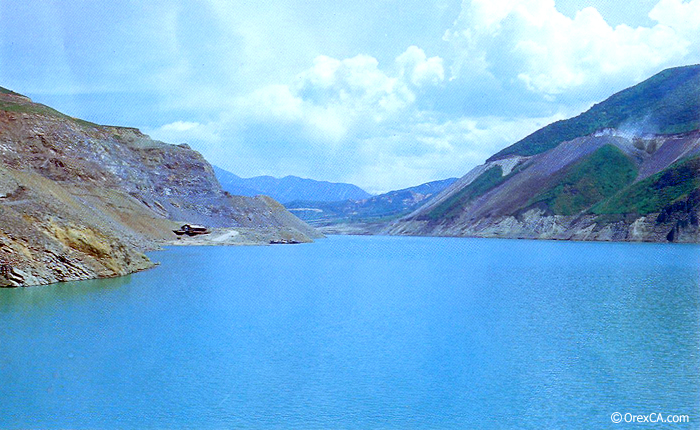

Чарвакское водохранилище

Чарвакская ГЭС мощностью 600 МВт (четыре гидроагрегата по 150 МВт) - одна из крупных гидроэлектростанций Средней Азии - расположена на р. Чирчик, в 70 км от столицы Узбекистана - Ташкента. Чарвакский гидроузел имеет большое комплексное значение для развития народного хозяйства и, прежде всего, для орошения плодородных земель.
Створ гидроузла расположен в верховье р. Чирчик - правом притоке р. Сырдарьи, в ущелье с крутыми бортами и плоским дном, сложенными прочными известняками.Среднемноголетний расход воды в реке в створе гидроузла составляет 208 куб.м/с; максимальный замеренный расход - 1600 куб.м/с; среднемноголетний сток - 6, 6 куб.м; среднемноголетний сток взвешенных наносов - 2, 9 млн.т.

Характеристика гидроузла

Гидроузел состоит из каменно-земляной плотины, комплекса водосбросных сооружений, расположенных на левом берегу реки, и напорно-станционного узла сооружений - на правом.
Длина напорного фронта, м.....................................770
Напор на сооружения максимальный, м.............148
Расход воды через сооружения максимальный
(обеспеченностью 0, 01 %), куб.м/с.......................2400
в том числе через здание ГЭС.................................500
Объем водохранилища, млн.куб.м:
полный..........................................2006
полезный......................................1580

Чарвакское водохранилище обеспечивает сезонное регулирование стока в соответствии с потребностями орошения, сохраняя летние и паводковые воды с целью использования их в периоды маловодья (в августе - сентябре) для полива земель, а в зимнее время - для увеличения расхода в Чирчик-Бозсуйском водном тракте и, соответственно, для увеличения рабочей мощности нижележащих гидроэлектростанций. Площадь зеркала водохранилища при НПУ- 40, 1 кв.км.

Плотина

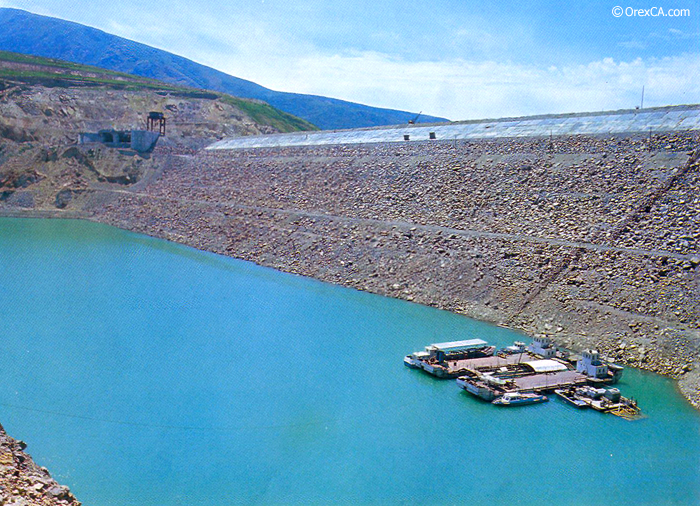

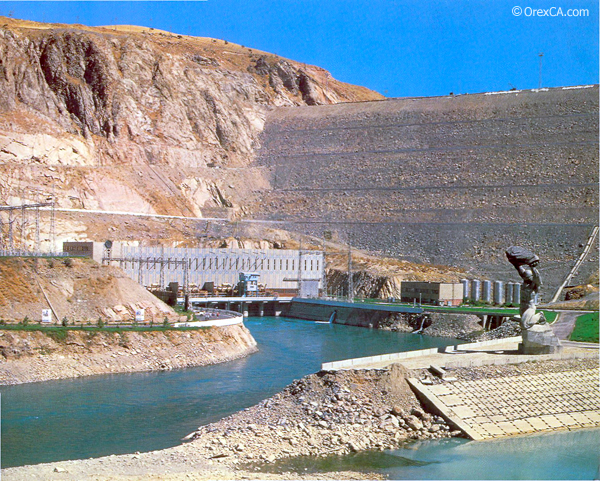

Основное подпорное сооружение гидроузла - каменно-земляная плотина с центральным противо фильтрационным ядром из суглинка, песчаногравилистыми фильтрами и упорными призмами из горной массы. Максимальная строительная высота плотины -168 м; среднее заложение откосов - верхового и низового 1:2; объем насыпи 18, 8 млн.куб.м.
В основании ядра плотины имеется цементационная галерея сечением 3, 8X4, 0 м, из которой выполнены укрепительная цементация на глубину 10-12 м и двухрядная цементационная завеса глубиной от 40 до 100 м. Галерея является также зубом сопряжения ядра со скалой основания.

Водосбросные сооружения

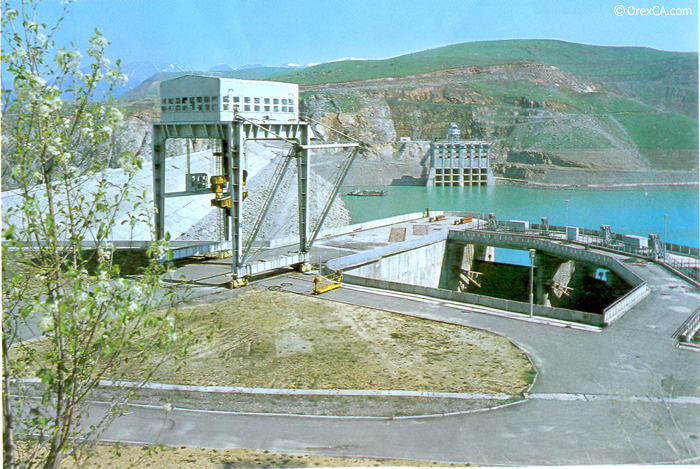

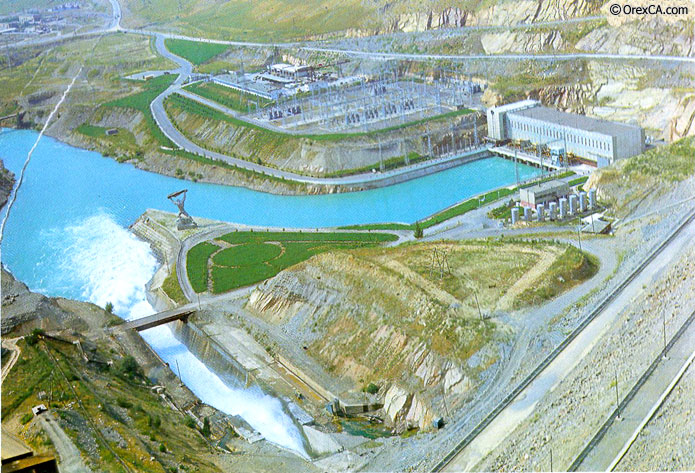

В состав водосбросных сооружений входят водосброс второго яруса и шахтный катастрофический водосброс.
Водосброс второго яруса пропускной способностью 450 м/с, состоит из оголовка, шахты ремонтных затворов, туннеля диаметром 9 м, помещения ремонтных затворов и отводящей открытой трубы.
Шахтный катастрофический поверхностный водосброс, рассчитанный на пропуск воды 1200 куб.м/с, подключен в концевую часть строительного туннеля первого яруса диаметром 11 м (со стороны верхнего бьефа туннель закрыт железобетонной пробкой). Длина водосливного фронта водосброса 56 м. За порогом оголовка размещена входная воронка, переходящая в вертикальную шахту диаметром 11 м, высотой 134 м. С отводящим туннелем шахта сопрягается криволинейным коленом круглого сечения диаметром 10 м.

Напорно-станционный узел сооружений

На правом берегу расположены водозаборные сооружения ГЭС, два подводящих напорных туннеля и здание ГЭС. Водозаборное сооружение оборудовано сороудерживающими решетками, ремонтными затворами, а ниже по течению -аварийно-ремонтными затворами. Подводящие туннели диаметромпо 9 м и длиной 770 и 852 м проходят в двух уровнях. Напорные туннели заканчиваются металлическими развилками, каждая на два гидроагрегата. Перед спиральными камерами каждого агрегата в конце развилок установлены дисковые затворы диаметром по 5, 0 м.

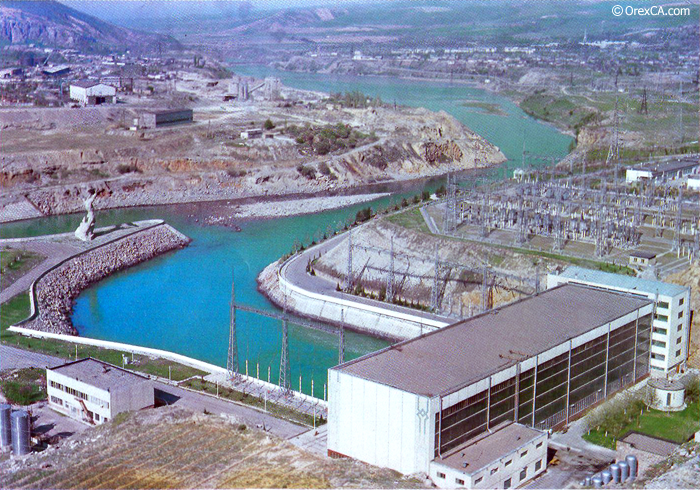

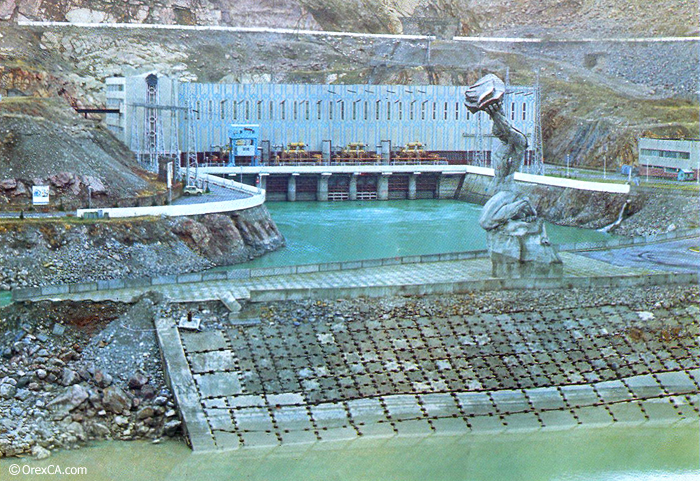

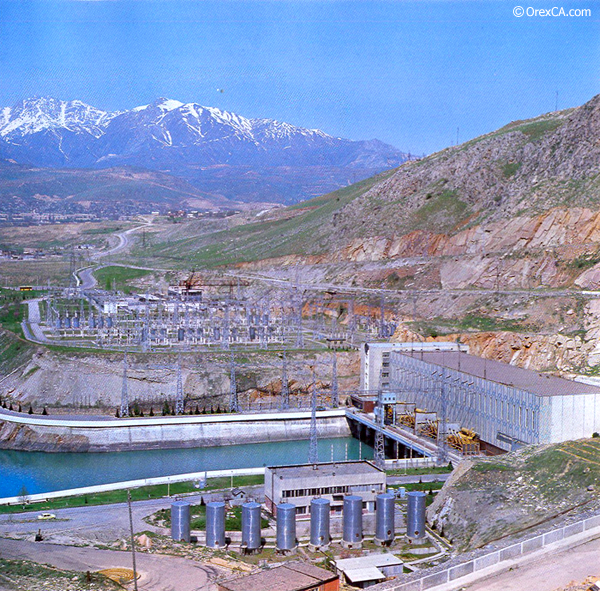

Здание ГЭС приплотинного закрытого типа расположено у низовой грани плотины и имеет в плане размеры 102X26, 4 м, максимальную высоту 44, 8 м. В подводном массиве единым блоком размещены четыре гидроагрегата, спиральные камеры, отсасывающие трубы, турбинные помещения и помещения насосных.
